Surveillance et traçabilité : modules Radio et TCP/IP Warita

Transmetteurs temps-réel de mesure de grandeurs physiques (Modules Radio et TCP/IP)

Les modules de mesures temps-réel de la gamme Warita s’intègrent dans un système Warita.

Ils communiquent soit :

- - par l’intermédiaire de moyens radio (gamme de fréquence de télémesures).
- - au travers d’un réseau Ethernet (local à un site ou réparti sur plusieurs sites) par protocole TCP/IP.

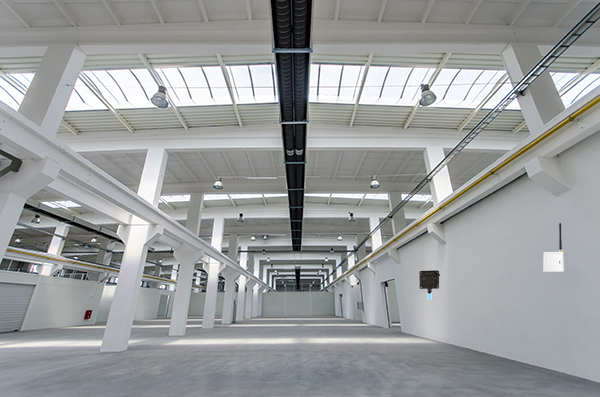

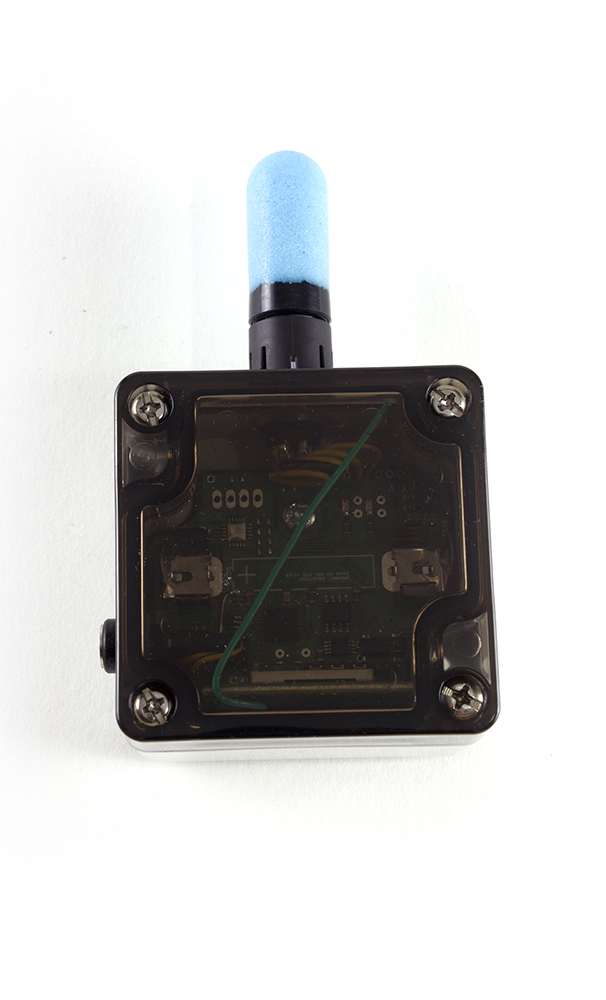

Module de mesure de température et humidité

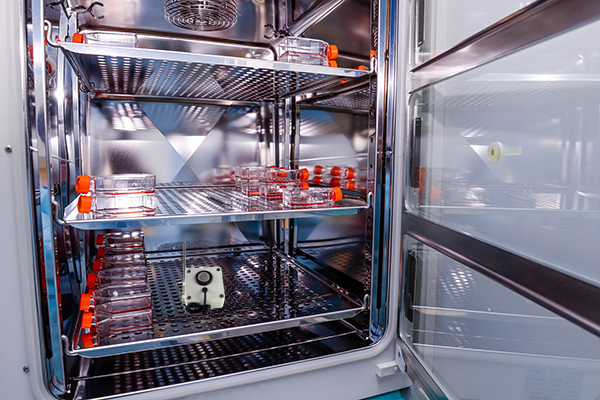

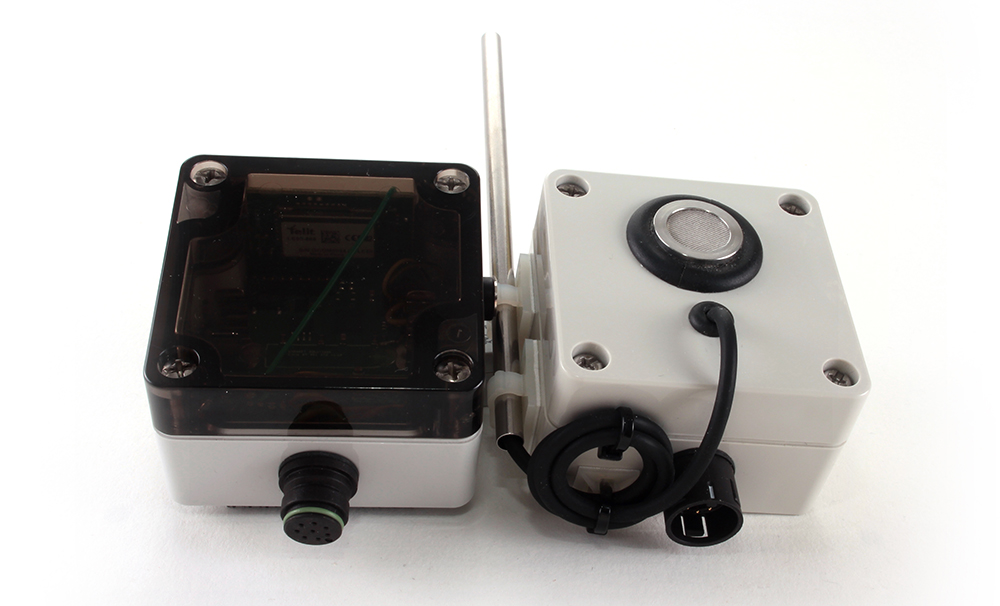

Module de mesure de température et CO2

Modules

Ces modules couvrent une large gamme de besoins et peuvent être étendus à des moyens de mesure disposant d’interface standard de type courant (4-20mA), tension (0-10V) ou de type bus (modbus par exemple).
Une solution adaptée à vos besoins peut être composée par la combinaison de modules ou instruments standards (Waranet Solutions) ou de modules spécifiques.

Domaines d’applications

Laboratoires
Agro-alimentaire
HACCP
Industrie
Agriculture
Suivi de process
Stockage
Surveillance de l'eau
...

Exemples d'utilisation

Congélateurs
Enceintes froides et chaudes
Risque légionelle
Caves, bâtiments
Chaufferies
...

Caractéristiques générales des modules de mesure et enregistrement

Dimensions boîtiers	H : 27mm / L : 86mm / l : 57mm	H : 40mm / L : 65mm / l : 65mm
Indice de protection	IP65	IP61
Mise en fonction	Bouton M/A	-
Fréquence	868-869 Mhz bande ISM, GFSK
Plage d'utilisation module	[-45 °C ; +80 °C] pour positionnement direct dans une enceinte
Fréquence d'acquisition	A partir de 6 s
Datation des mesures	Modules disposant d'une horloge temps réel
Puissance d'émission et portée	25 mW 25 à 100 m en intérieur selon conditions d'environnement > 300 m en champ libre
Mémoire globale	Jusqu'à 6 000 mesures (selon configuration matérielle)
Enregistrement valeurs	Automatique en l'absence de signal radio Transmission dès rétablissement du signal
Alimentation	Pile lithium 3.6 V remplaçable par l'utilisateur Fonctionnement basse consommation Indicateur état batterie logiciel
Fixation	Scratch ou vis
Étalonnage	Sur la plage d'utilisation selon besoin ou points spécifiques possibles
Correction	- Pente / biais ou - Polynomiale jusqu'au degré 3 dans le logiciel Warita
Options	- Plage de température étendue sur demande - Autres types de sondes : sondes de contact, cryo, hautes températures, ... - Sondes spéciales sur demande

- Solution sans fil

Module Température (1 à 4 sondes PT100 ou PT1000)

Sonde	Résistance de platine PT100	Résistance de platine PT100	Résistance de platine PT1000	Résistance de platine PT1000	Numérique	Thermocouple K
Référence	PT100-ST06-XXMX-60	PT100-ST06-XXMX-200	PT1000-ST02-XXMX	PT1000-ST04-XXMX	SF-01-3M-INOX	Nous consulter
Étendue de mesures	[-60°C ; +250°C]	[-200°C ; +250°C]	[-40°C ; +105°C]	[-200°C ; +600°C]	[-35°C ; +105°C]	[-200°C ; +1250°C]
Résolution	0.01°C	0.01°C	0.01°C	0.025°C	0.0625°C
Exactitude	0.15°C	0.15°C	0.2°C	0.2°C	0.3°C
Erreur						max(2.2°C ; 0.75%) hors ajustage / correction

Module Température & Humidité

Module	Performance - cartographie	Ambiance
Référence	SH-C2	SH-25
Étendue de température	[-50°C ; +100°C]	[0°C ; +60°C]
Résolution	0.01°C	0.01°C
Étendue d'humidité	[0% HR ; 100% HR]	[5% HR ; 95% HR]
Résolution	0.01% HR	0.1% HR

Module Température CO2

Sonde	HC2 - Incubateurs	BS2G3CO2xx
Étendue de mesures	[-20°C ; +85°C] [0% ; 5%] CO2	[-20°C ; +55°C]
Résolution		0.01°C
Ambiance		5 000 ppm
Incubateurs		5%, 10%, 20%

Module Pression différentielle

Référence	BS1GxPRD500	BS1GxPRD125
Étendue de mesure	[-500 Pa ; +500 Pa]	[-125 Pa ; +125 Pa]
Résolution	0.2 Pa	0.1 Pa
Étendue de température	[0°C ; +50°C]	[0°C ; +50°C]
Résolution	0.1°C	0.1°C
Exactitude	0.5°C	0.5°C

- Solution filaire Ethernet TCP/IP

Module	Température & Humidité	Température avec 1 ou 2 sonde(s) PT1000
Sonde	SH-25	PT1000-ST04-XXMX-INOX	PT1000-ST02-XXMX
Étendue de mesures	[0°C ; +60°C] [5% HR ; 95% HR]	[-200°C ; +600°C]	[-40°C ; +105°C]
Résolution	0.01°C 0.1% HR	0.01°C	0.025°C
Exactitude		0.2°C	0.2°C
